BIẾN DÒNG ILEC (CURRENT TRANSFORMER): Giải pháp đo lường & bảo vệ dòng điện chính xác – an toàn – ổn định
Biến dòng ILEC là thiết bị điện chuyên dùng để chuyển đổi dòng điện sơ cấp lớn trong hệ thống điện về dòng thứ cấp tiêu chuẩn (1A hoặc 5A), phục vụ cho đo lường, giám sát và bảo vệ hệ thống điện. Với thiết kế đạt chuẩn công nghiệp, ILEC được tin dùng rộng rãi trong tủ điện, nhà máy, trạm điện và các hệ thống tự động hóa.
CHỨC NĂNG CỦA BIẾN DÒNG ILEC
- Chuyển đổi dòng điện cao về dòng chuẩn an toàn cho thiết bị đo
- Cung cấp tín hiệu chính xác cho đồng hồ đo, relay bảo vệ, PLC
- Cách ly mạch đo với mạch công suất, đảm bảo an toàn vận hành
- Hỗ trợ giám sát tải và phát hiện bất thường trong hệ thống điện
LỢI ÍCH KHI SỬ DỤNG BIẾN DÒNG ILEC
✔ Đảm bảo an toàn cho người vận hành và thiết bị đo
✔ Đo lường chính xác, giúp kiểm soát và quản lý tải hiệu quả
✔ Bảo vệ hệ thống điện, hạn chế rủi ro quá tải và sự cố
✔ Tăng độ tin cậy & tuổi thọ cho thiết bị điện
✔ Dễ tích hợp với nhiều hệ thống đo lường và tự động hóa
ƯU ĐIỂM CỦA BIẾN DÒNG ILEC
- Độ chính xác cao, sai số thấp (phù hợp đo lường & bảo vệ)
- Vật liệu cách điện tốt, an toàn điện cao
- Thiết kế gọn nhẹ, dễ lắp đặt và thay thế
- Đa dạng dải dòng và tỉ số biến dòng
- Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
NHƯỢC ĐIỂM CẦN LƯU Ý
- Cần chọn đúng tỉ số biến dòng để đảm bảo độ chính xác
- Không được hở mạch thứ cấp khi đang có dòng tải
- Phải lắp đặt đúng kỹ thuật để đạt hiệu quả đo tối ưu
(Những điểm này dễ kiểm soát nếu được tư vấn và lắp đặt đúng cách)
CÁC DÒNG BIẾN DÒNG ILEC PHỔ BIẾN

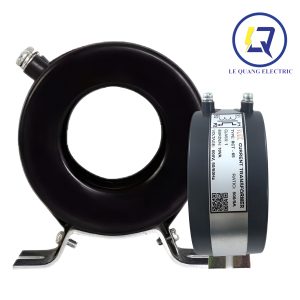

1️⃣Biến dòng dạng vòng – Ring Type CT
Đặc điểm:
- Dạng vòng tròn, luồn trực tiếp cáp qua CT
- Kết cấu gọn nhẹ, cách điện tốt
Thông số phổ biến:
- Dải dòng: 30A – 600A
- Thứ cấp: 5A / 1A
- Cấp chính xác: Class 0.5 / 1
Ứng dụng:
- Tủ điện phân phối
- Đồng hồ đo dòng & đồng hồ đa năng

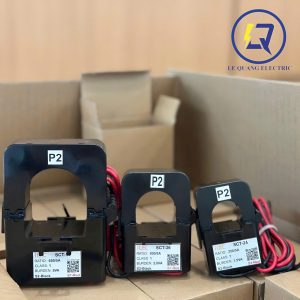

2️⃣ Biến dòng dạng kẹp – Split Core CT
Đặc điểm:
- Thiết kế mở, kẹp trực tiếp lên cáp
- Không cần ngắt nguồn khi lắp đặt
Thông số phổ biến:
- Dải dòng: 50A – 2000A
- Thứ cấp: 5A / 1A
- Phù hợp cải tạo, nâng cấp hệ thống
Ứng dụng:
- Nhà máy đang vận hành
- Hệ thống đo lường bổ sung
3️⃣ Biến dòng đo lường – Metering CT
Đặc điểm:
- Độ chính xác cao
- Dùng cho đo lường & tính toán điện năng
Thông số phổ biến:
- Cấp chính xác: Class 0.2 / 0.5
- Tải định mức (VA): 5 – 15 VA
Ứng dụng:
- Đồng hồ điện, đồng hồ đa năng
- Hệ thống quản lý năng lượng
4️⃣Biến dòng bảo vệ – Protection CT
Đặc điểm:
- Thiết kế chịu dòng ngắn mạch lớn
- Đảm bảo tín hiệu ổn định cho relay bảo vệ
Thông số phổ biến:
- Class bảo vệ: 5P10, 10P10
- Chịu dòng sự cố cao
Ứng dụng:
- Relay bảo vệ quá dòng
- Trạm biến áp & hệ thống trung thế
ỨNG DỤNG THỰC TẾ CỦA BIẾN DÒNG ILEC
- Tủ điện công nghiệp & dân dụng
- Nhà máy sản xuất, khu công nghiệp
- Trạm biến áp & hệ thống phân phối điện
- Đồng hồ đo dòng, đồng hồ đa năng
- Relay bảo vệ, PLC, SCADA, BMS
- Hệ thống giám sát & quản lý năng lượng
KẾT LUẬN
Với độ chính xác cao – độ an toàn tốt – thiết kế đa dạng, biến dòng ILEC là lựa chọn phù hợp cho các hệ thống điện từ nhỏ đến lớn, đáp ứng tốt nhu cầu đo lường – giám sát – bảo vệ trong công nghiệp và dân dụng.
